Mettre en évidence:
Machine de pliage automatique de tuyaux ronds
, Pièces rectangulaires Machine de pliage automatique
, Machine de pliage automatique de tuyaux en acier
DW130NC Machine de pliage entièrement automatique pour tuyaux rectangulaires et ronds pour tuyaux en acier

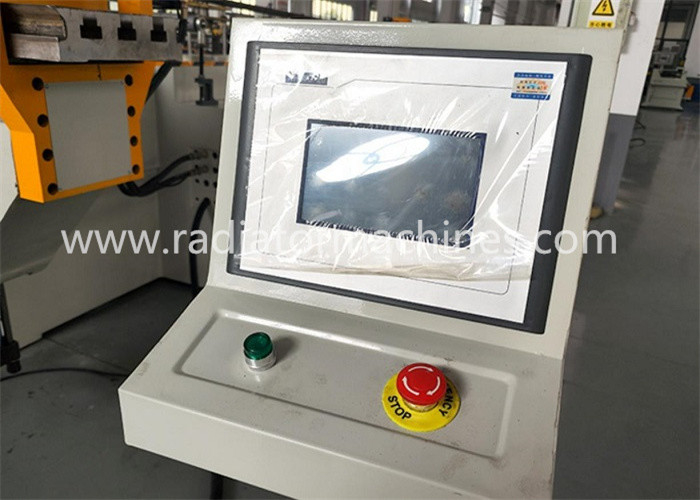

1.Photo de la machine
Les États membresImage générale de la machine
(2)Forme à plier pour tuyaux rectangulaires et ronds
2- TechniqueParamètres
| Spécification/modèle |
Unité |
DW130N.C. |
Nom de l'entreprise |
| Capacité de flexion maximale du tube rond |
mm |
Φ130.8×6.0 Pièces en fer |
1. Le rayon de flexion minimum basé sur le diamètre du tuyau
2.Le rayon de flexion max peut être selon les exigences du client
3.La longueur maximale du mandrin peut être selon les exigences du client |
| mm |
Φ114×4. Je vous en prie.0
Pièces en acier inoxydable
|
| Capacité de flexion maximale du tube carré |
mm |
Pièces en fer de 108x108x6 |
| mm |
105x105x5
Pièces en acier inoxydable
|
| Radius de flexion maximal |
mm |
R650 |
| Radius de flexion min |
mm |
R60 |
| Angle de flexion maximal |
- Je ne sais pas. |
185° |
| Distance maximale efficace du mandrin |
mm |
4200 |
| Système de contrôle |
|
Contrôle NC |
| Pièces à courbure maximale du coude |
Unité |
16 |
| Particules de stockage max. |
Unité |
16 × 16 |
| Puissance du moteur |
KW |
22 |
| Pression hydraulique maximale |
MPa |
14 |
| Contrôle du système hydraulique |
|
Valve électromagnétique |
| Capacité du réservoir d'huile |
L |
400 |
| Taille |
Cm |
600 × 245 × 165 |
| Poids de la machine |
Poids de la pâte |
≈ 7000 |
3Description du produit
Matériel adapté:
tuyaux en acier, en acier inoxydable, en cuivre, en aluminium; tuyaux métalliques
Industrie d'application recommandée:
équipements automobiles (tuyaux d'huile pour freins, silencieux, sièges), motocyclettes, équipements sanitaires, climatisation,
vélo, meubles en acier, produits sanitaires, etc.
4. Principales spécifications
(1)Reconnaissance automatique de la puissance dans la machine et la pièce, traitement rapide et efficace
(2) Le noyau de retour lent, propulsé par le char, importe l'appréhension de l'angle.
(3) L'ensemble de l'opération est effectuée par ordinateur, simple, rapide et correcte
(4) Système de programmation picturisé: dessiner et modifier sur l'image du tube stéréo à l'écran,
opération simple, rapide et correcte
(5) Essai de rebond: essai de comparaison sur les caractéristiques des lots de matériaux de tuyauterie
(6) Fonction de débogage en une seule étape - une observation attentive de la déformation du matériau du tuyau au cours de la piste
la fabrication de matrices.
(7)Le dessin automatique des graphismes de l'éclairage aide à développer de nouveaux produits
(8)Inspection globale: circuits hydrauliques/électriques/systèmes d'entraînement, absence de phase dans les moteurs/inversion,
la température, la pression de l'huile, et diagnostiquer automatiquement les problèmes
(9)Les mots de passe, les clés, les heures de travail/enregistrement des quantités sont appliqués à la gestion de la production
5Principales pièces mécaniques
| Nom |
Produit de fabrication |
| Moteur hydraulique |
Je vous en prie. |
| Valve hydraulique |
Japon Yuken |
| Ventilateur de débit |
Japon Yuken |
| Encodeur |
Japon Nemicon |
| Pompes hydrauliques |
Il s'agit de Wuxi TAIHU. |
| Élément de scellement |
Shanghai Qifan est une ville |
| Contacteur |
- Je ne sais pas. |
| Relais sur-thermique |
- Je ne sais pas. |
| Commutateur de proximité |
Omron |
| Commutateur d' alimentation |
Taïwan Mingwei |
| Transformateur |
Wuxi Xingyu est une ville de Chine. |
| Tubes à huile |
Zhejiang Tongxin est une ville de Chine. |
| Écran tactile |
Taïwan Weinview |
| PLC |
Japon Mitsubishi |
6.Citation
| Je ne veux pas. |
Nom de l'article |
Spécification |
Quantité |
Prix unitaire
(USD)
|
Montant (USD) |
| 1 |
Machine à plier les tuyaux 130NC |
1 jeu de moules inclus |
1 série |
23,800.00 |
23,800.00 |
|
Nom de l'entreprise:
- Délai de réalisation: 30 jours après réception du versement initial.
ü Méthode de paiement: 40% d'acompte et solde avant livraison (méthode T/T)
- L'offre est valable jusqu'au 7 novembre 2024.
- Couleur de la machine: couleur standard du fournisseur ou personnalisée.
- L'offre ci-dessus est basée sur la base FOB Shanghai.
|
7.Garantie
L'équipement est garanti pendant 13 mois à compter de la date d'expédition.
réparer l'équipement gratuitement pendant la période de garantie, mais les pièces facilement usées ne sont pas incluses dans la garantie.
8.Confidentialité
L'acheteur n'est pas autorisé à transmettre les documents techniques à un tiers sans l'autorisation du vendeur.
