Forneau de durcissement et de trempage à poutre marchante pour bouteille de gaz

1- Je vous en prie.désignation du corps du four:

Ce four de type poutre marchante est installé en une seule ligne. La coque et le cadre sont en tôle d'acier et en acier moulé.afin que le four puisse fonctionner dans un état stable et fiableLa coque est constituée de plaques d'acier A3,δ4 mm soudéses avec de l'acier du conduit du four.

Couche de four: pour assurer une augmentation rapide de la température, économiser de l'énergie et accroître la précision du contrôle de la température, le four adopte une structure en fibres complète.Ces blocs de fibres sont montés avec la paroi du four par une ancre en acier inoxydable; pour prolonger la durée de vie de la doublure, après fixation des blocs de fibres avec la paroi du four, une couche de tôle d'acier inoxydable 1Cr13 δ2mm est recouverte à la surface de la fibre,ce type de structure a plus de 8 ans de vie.

Configuration de l'équipement: il est constitué d'un four de durcissement, d'un four de trempage, d'un réservoir d'extinction, d'une table de chargement, d'une table de déchargement, d'un système de combustion, d'un système d'épuisement et d'un système de commande électrique.

2- Procédures de travail de la chaîne de production:

* Les cylindres sont chargés au rouleau de transfert;

* Les cylindres sont transférés sur la table de chargement et chargés à l'intérieur de la chambre du four de durcissement d'une extrémité de la porte du four;

* Les cylindres sont chauffés horizontalement à l'intérieur du four de durcissement;

*Après le processus de chauffage, les bouteilles seront déchargées de la chambre de l'autre extrémité de la porte du four;

* Les bouteilles sont transférées à l'intérieur du réservoir d'extinction;

*Après éteinture, les bouteilles sont transférées à la table de chargement devant le four de trempage;

* Les cylindres sont chargés à l'intérieur de la chambre de chauffage à partir d'une extrémité de la porte du four;

* Les cylindres sont chauffés horizontalement à l'intérieur du four de trempage;

*Après le processus de chauffage, les bouteilles seront déchargées de la chambre du four par l'autre extrémité de la porte du four;

* procédé de refroidissement par air;

* Les bouteilles sont déchargées hors de la chambre du four, en attente de déchargement.

Cycle de travail de la ligne de production pour la bouteille standard: 160 secondes/pièce

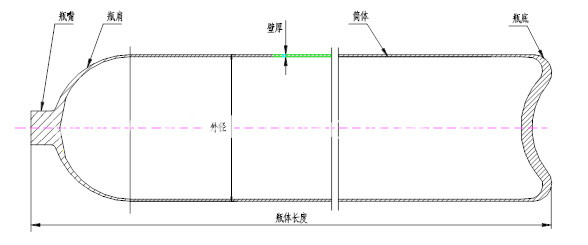

3Caractéristique de la bouteille de gaz:

La bouteille de gaz est faite d'un tuyau d'acier sans soudure et formé en forme de cylindre.

4, Liste des pièces détachées
