1Qu'est-ce que le procédé d'imprégnation sous vide?
Le procédé d'imprégnation sous vide peut être utilisé pour le traitement d'isolation par imprégnation de bobines électriques telles que
comme micro-moteurs, transformateurs, transformateurs de puissance, etc. Il peut améliorer la perméabilité de la peinture isolante,
augmenter la vitesse de remplissage, et ainsi améliorer la résistance mécanique globale, la résistance à l'isolation, l'humidité et
résistance à la moisissure des bobines électriques.

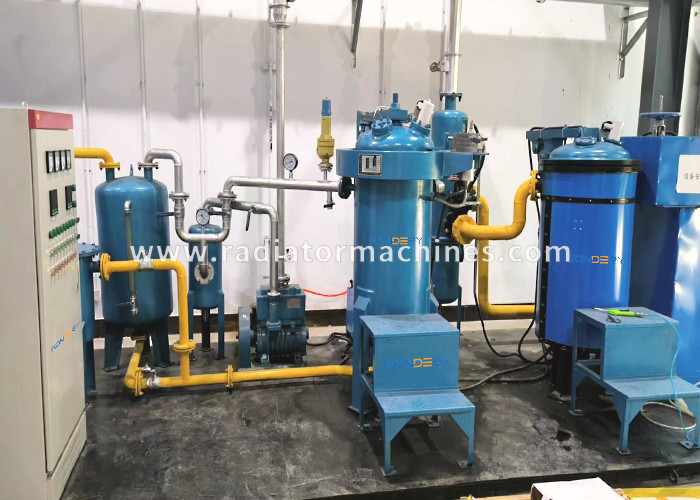

Équipement d'imprégnation sous vide, également appelé machine d'imprégnation sous vide de vernis ou pression sous vide
machine d'imprégnation (VPI): le principe est de placer la pièce à travailler dans un récipient sous vide,
et en aspirant, retirer l'humidité, l'air et d'autres substances volatiles de la pièce à usiner, puis remplir le
les écarts avec les matériaux isolants.
2Paramètres techniques de l'équipement d'imprégnation sous vide de vernis
|
réservoir d'imprégnation sous vide:
Taille du réservoir: Φ500-5000 mm (sur mesure)
Matériaux utilisés: (selon les normes relatives aux récipients sous pression).
La tête: 16MnR.
Le baril: 16MnR.
Flanche: forgeage Q235-B.
La pression de travail est de 0,6 MPa (réglable et réglable).
Le vide de travail: 100 Pa (réglable)
mécanisme hydraulique d'ouverture et de fermeture du couvercle du réservoir avec interconnexion de sécurité;
Méthode de retour de résine: retour de résine inférieure.
Moyen de pressurisation: il peut s'agir d'azote ou d'air comprimé;
Forme d'installation: verticale.
|
|
Système de stockage de résine pour le système VPI:
Taille: dia500-5000 mm (personnalisée)
Matériaux utilisés:
La tête: Q235-B; le cylindre: Q235-B; la bride: Q235-B;
Vacuum de travail: - 0,095 MPa, forme d'installation: verticale
Remueur: 25 à 36 tours par minute;
Fonction de chauffage et de refroidissement (par huile thermique)
|
| Système sous vide, 1 jeu |
| Système tampon sous vide, 1 jeu |
| Système de filtration par résine, 1 ensemble |
| Système de résine de retour, 1 jeu |
|
Système hydraulique
La pression de conception est de 16 MPa, la pression de travail ≤ 12 MPa.
|
| Système de chauffage thermique à l'huile, 1 ensemble |
| Système de commande, 1 jeu |
3. mise en service
La machine d'imprégnation sous vide à bobine moteur est prête à être testée avant la livraison, et toutes les unités de l'équipement sont déjà
installé sur une plaque de base globale pour les équipements d'imprégnation sous vide dont le diamètre est inférieur à 1000 mm.
la machine, la machine est prête à être utilisée quand l'alimentation est connectée.
Pour le système d'imprégnation sous vide de vernis avec un diamètre supérieur à 1000 mm, nous envoyons nos ingénieurs aux clients
site pour l'installation et la mise en service.
