Radiateur faisant la machine
Created with Pixso. Radiateur à grande vitesse faisant le tube d'harmonica de machine se redressant et coupant

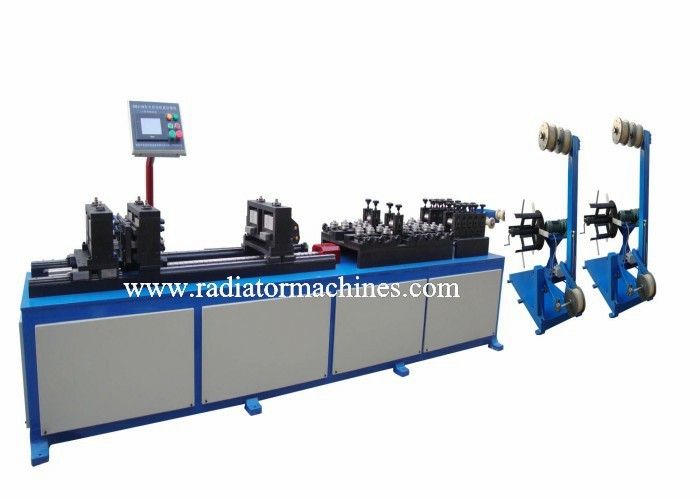

Radiateur à grande vitesse faisant le tube d'harmonica de machine se redressant et coupant

Brand Name: WONDERY
Model Number: QDJ-2
MOQ: 1 Set / Sets
Prix: negotiable
Delivery Time: 90 jours après la réception de l'acompte
Payment Terms: L / C, T / T
Detail Information
Lieu d'origine:
Jiangsu, Chine (continentale)
Certification:
CE
Nom de machine:
Radiateur faisant la machine
Vitesse:
facilité et roulement directs pour l'en-tête onduleux de non-dents
Tube en aluminium:
Redressage et découpeuse de tube
straigthtened et cutted par temps:
2 tuyaux
Largeur en aluminium plate de tube:
14-32mm
Contrôle:
PLC/HMI
Détails d'emballage:
Caisse de contreplaqué appropriée pour le transport de mer
Capacité d'approvisionnement:
100 ensembles/ensembles par an
Mettre en évidence:

équipement industriel de radiateur

,

tube de radiateur faisant la machine

Description du produit

Radiateur à grande vitesse faisant la machine Harmonica Tube Straightening And Cutting



Application

Utilisation : radiateur faisant la machine

Application : redressant et coupant les tubes plats





Paramètres techniques



Cadence de fabrication : 2,5 secondes par temps (basé sur de la longueur de la coupe à 650mm)
Tuyaux à straigthened et cutted par temps : 2 tuyaux ;
Épaisseur en aluminium plate de tube : 1-3mm ;
Largeur en aluminium plate de tube : 14-32mm
de la longueur de la coupe : plus en grande partie que 100mm
Longueur de alimentation du tuyau en aluminium : 200-900mm (deux fois ou frais multiples pour couper le tube en aluminium quand le de la longueur de la coupe est très grand)
Exactitude de redressage de redressage <> de largeur d'exactitude de longueur : ±0.04mm/850nn
Exactitude de redressage d'épaisseur : ±0.02/850mm
Temps de remplacement des bobines : 3min
Temps de préparation pour couper des tubes avec une largeur différente : ≤15min
Temps de remplacement de couteau de coupe : ≤5mins
Pression de source d'air : 0.6Mpa
Poids d'équipement : 2.8T
Dimension principale de machine : 4500×850×1300mm (la longueur de secteur est 15m si le decoiler est inclus.)
Dimension hors-tout de Decoiler : 1400×1300×1800mm (2 ensembles)







Introduction
L'aquipment à grande vitesse est employé pour redresser et couper les tubes en aluminium d'harmonica des radiateurs.

L'équipement est conduit par un moteur servo. La matière première est donnée par un rail linéaire de conseils de précision.

La coupure des tuyaux est conduite par un couteau de rotation ou un couteau linéaire. L'équipement est également équipé

avec un decoiler complètement automatique.
Diamètre intérieur de bobine : 450-500mm ; largeur : 300-330mm ; decoiler soutenant le poids : 300kg ;
Méthode de alimentation de bobine : placez manuellement la bobine sur le decoiler, et vissez le noyau d'expansion de bobine ;
Puissance de moteur de Decoiler : 0.75kw
La méthode decoiling est stable et fiable. L'équipement a une exactitude de coupure élevée et une vitesse fonctionnante rapide.

Il peut couper différents tuyaux en ajustant la distance des roues de roulement de redressage. Il prend deux fois ou

frais multiples pour couper le tube en aluminium quand le de la longueur de la coupe est très grand.




Introduction de société

Notre société alimentation réseau le radiateur faisant des machines pour les radiateurs de soudure et les radiateurs mécaniques.

Les machines pour faire les radiateurs de soudure inclure ce qui suit : machine en aluminium d'aileron de radiateur, machine de constructeur de noyau de radiateur,

machine de rabattement de réservoir en plastique de radiateur, appareil de contrôle de fuite d'air, moule d'en-tête, moule en plastique de réservoir, etc. Les machines pour rendre mécanique

les radiateurs incluent ce qui suit : la haute presse d'aileron de graine, aileron progressif meurent, la machine en aluminium d'expansion d'aileron de tube de radiateur, en aluminium

machine d'expansion de tube-en-tête de radiateur, machine de accrochage de réservoir en plastique de radiateur, presse hydraulique, etc.



Image de moule d'en-tête nous approvisionnement











Radiateur à grande vitesse faisant le tube d'harmonica de machine se redressant et coupant 0
