Type servo tube redressant des tubes de la machine 6 par efficacité minimum de travail

Type servo de haute qualité redressage et découpeuse de tube de WONDERY

1. Spécifications d'équipement

1,1 modèle d'équipement : XZJ-4

1,2 spécifications d'équipement : 4.76~19.05

1,3 le tube d'en cuivre s'est redressé et a coupé par temps : 6 tubes par machine ;

2. Caractéristiques d'équipement

2,1 méthode de alimentation : vis servo de boule de motor+ ;

2,2 support de collection de tube : retombées radioactives pneumatiques de tube de cylindre ;

2,3 contrôle électrique : Contrôle de PLC et affichage d'écran tactile ;

taille de 2,4 bobines : diamètre intérieur φ134mm, diamètre extérieur : φ1070mm ;

longueur de collection de 2,5 tubes : 2000mm (norme) ;

méthode 2,6 decoiling : bobine à tirer de l'extérieur à l'intérieur (motorisé) ou de l'intérieur à l'extérieur ;

efficacité de 2,7 travaux : 6 tubes par minute (tube de 1m) ;

fonctions 3.Equipment

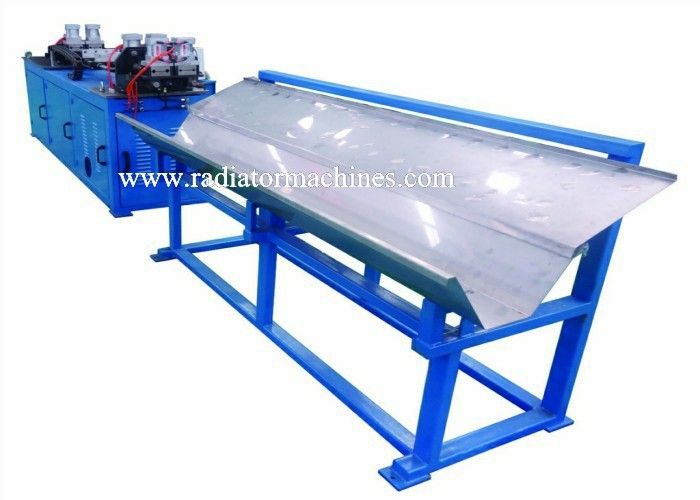

La machine est composée du decoiler, redressant et coupant le corps, et le dispositif de collection de tube. La machine est commandée par le PLC et l'écran tactile.

3,1 le de la longueur de la coupe du tube est placé par l'interface homme-machine.

3,2 le mécanisme de redressage de la machine peut être ajusté horizontalement et verticalement.

3,3 le mécanisme d'alimentation utilise le moteur servo et la vis de boule, qui assure une longueur de alimentation précise et permet l'ajustement commode. La machine peut couper les tubes sans bavures. Chaque coupeur peut être ajusté séparément, et peut être employé à plusieurs reprises par le polissage. (diamètre extérieur de coupeur : φ25)

3,4 le support de collection de tube est commandé par un cylindre pneumatique. Il y a une pente naturelle pour la chute-vers le bas de tube.

3,5 le système mécanique de la machine est dans l'opération complètement automatique. La qualité de produit fini est stable et fiable.

3,6 la structure globale de la machine est bien conçue pour assurer la sécurité des travailleurs.

4. Spécifications produit et exactitude traitées

4,1 tolérance de la longueur de la coupe de tube : ≤±0.5mm a basé sur l'alimentation de 1000mm ;

4,2 rectitude : à moins de l'unstraightness de 1mm par longueur de 1000mm ;

4,3 la surface de tube est sans éraflures ou contusions mécaniques.

4,4 le mécanisme de redressage peut être ajusté manuellement. Il y a un total de 8 roues de redressage comprenant horizontal et la verticale ceux.

5. Configuration composante

vis de 5,1 boules : Marque de Taïwan ;

5,2 les composants pneumatiques principaux de l'équipement sont de marque d'Algreat ou d'Airtac.

5,3 les composants électriques principaux sont de marque de LS, d'IDEC, de Kinco ou de Schneider. Le système de contrôle électrique répond aux normes de sécurité nationales appropriées.

6. Alimentation d'énergie d'équipement

contrôle 6,1 en forme de boîte : à l'intérieur du corps de machine ; Contrôle collectif de PLC et d'écran tactile ;

alimentation de l'énergie 6,2 : AC380V, 50HZ, 3P, fil 4 ;

tension de 6,3 opérations : DC24V ;

7. Accessoires fournis avec la machine :

coupeur 7,1 : 8 morceaux (4 morceaux sur la machine et 4 morceaux de réserve)

7,2 boîte à outils, 1 réglé ;

7,3 ceintures synchrones, 2 morceaux ;

7,4 manuel, 1 copie ;

8. Acceptation

L'acceptation de la machine est au site du vendeur. Quand la machine est de 15 jours à partir de l'achèvement, l'acheteur devrait fournir au moins la bobine du tube 20KG pour essai-courir la machine.

9. Garantie

La machine est justifiée pendant 12 mois à partir du jour de l'arrivée au buyer'site. Des pièces usées faciles ne sont pas incluses dans la garantie.

10. Couleur d'équipement : bleu de ciel standard RAL5015 ou autrement requis par l'acheteur.

Redressage de cuivre/en aluminium et découpeuse de tube
